In 7 stappen alle maattekst leesbaar
Hoe voorkom je dat door onderliggende kruisende objecten de maattekst niet goed leesbaar is? In de praktijk zie ik veel kunst en vliegwerk om dit op te lossen of te voorkomen. Vaak is dit niet nodig en kun je door het gebruik maken van een kleine aanpassing in de maatvoeringsstijl (dimstyle) dit in één keer regelen voor alle maatlijnen in de tekening. Hieronder volgt een gedetailleerd 7 stappen plan om dit voor elkaar te krijgen.
In 7 klikken alle maattekst leesbaar

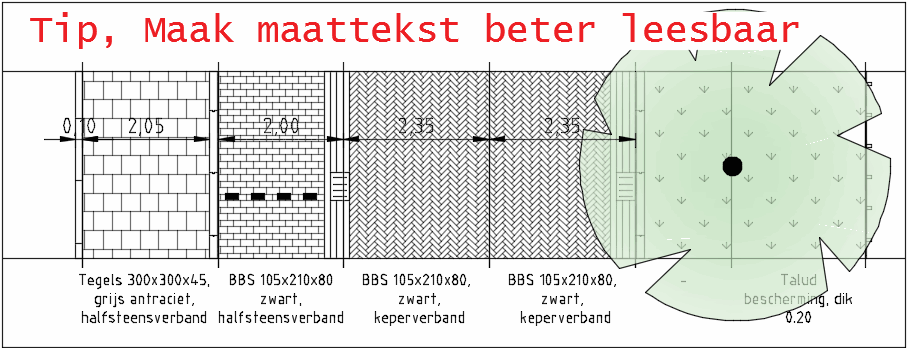

Uitgangspunt is een tekening waarin al maatvoering is geplaatst. In dit voorbeeld zijn de maatteksten niet goed leesbaar omdat de gearceerde vlakken doorlopen.
Klik 1 & 2

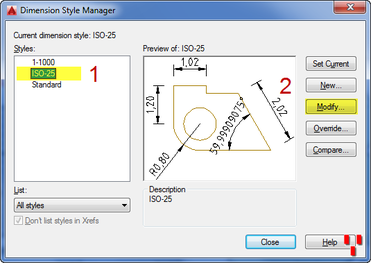

Door nu op de commando regel het commando: DDIM<enter> in te voeren verschijnt de hier afgebeelde dialoogbox. Daarin selecteren we de dimstyle die we willen aanpassen, meestal is dit de current dimension style. In dit voorbeeld ISO-25
Stap 2 klik op de Modify… knop
Klik 3 t/m 6
Nu verschijnt het Modify Dimension Style dialoogscherm. Stap 3, klik op het Text tab op de bovenste regel van dit scherm. Klik, stap 4 op het zwarte driehoekje achter Fill color. Selecteer nu Background uit de keuze lijst en klik tot slot op OK-knop, stap 6.
Klik 7
Nu kom AutoCAD terug in het eerste dialoogschem, Dimension Style Manager, welke we met een klik op de Close-knop afsluiten.
Resultaat
Het resultaat is nu dat alle maatvoeringen gemaakt in de zojuist gewijzigde style, in dit voorbeeld ISO-25, zijn aangepast. Dat wil zeggen alle maatteksten bevatten een ondoorzichtige achtergrond waardoor ze beter leesbaar zullen zijn.
Opmerkingen
Belangrijk is wel dat de maatlijnen geplaatst zijn boven op de gearceerde vlakken. Dus eerst arceren en daarna maatvoering plaatsen. En indien nodig kun je achter af de tekenvolgorde wijzigen met het commando DRAWORDER.
Naast het uitsparen is het ook mogelijk een kleur als achtergrond te gebruiken. Dan kies is in stap 5 een gewenste kleur.
Meer informatie
Wil je meer weten over omgaan met maatvoering stylen of andere AutoCAD technieken dan helpen we je graag met bijvoorbeeld een AutoCAD gevorderde cursus.
