Laagnaam altijd in beeld

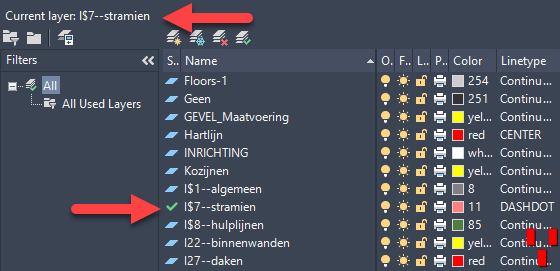

Wanneer je in AutoCAD een nieuw object tekent zoals bijvoorbeeld een LINE, HATCH, DIMENSION dan komt dit nieuwe object in principe op de actieve laag te staan. Om te zien wat deze zogenaamde Current layer is kun je de Layerproperties manager raadplegen of kijken in de Ribbon Home tab.
Wanneer je bijvoorbeeld naar de Ribbon tab Annotate gaat om te maatvoeren kun je niet meer zien welke laag de current laag is.
Statusregel
Een mooie plaats voor de weergave van de current laag zou ook de statusregel kunnen zijn. De samenstelling daarvan kun je wijzigen met de menu (hamburger-icon) knop rechts in beeld.
Extra info toevoegen
Via de systeemvariabele MODEMACRO kun je aan het begin van de statusregel extra informatie toevoegen. Daarbij kan gebruik gemaakt worden van DIESEL functies.
Command:MODEMACRO<enter>
Command:MODEMACRO<enter>
Enter new value for MODEMACRO, or . for none <“”>: Actievelaag = $(getvar,clayer)<enter>
