Door gebruik te maken van velden is het mogelijk de tekstinhoud automatisch te laten bijwerken.
Je kunt dan denken aan het automatisch vermelden van de plotdatum of automatisch vermelden van de schaal van de viewport in het tekeninghoofd.
In onderstaande video een uitgebreide uitleg hoe je de teksten (attributen) in de onderhoek van de tekening automatisch actueel kunt houden en hoe je bijvoorbeeld het oppervlak van een polyline of hatch in de tekst kan bijschrijven.
Theorie

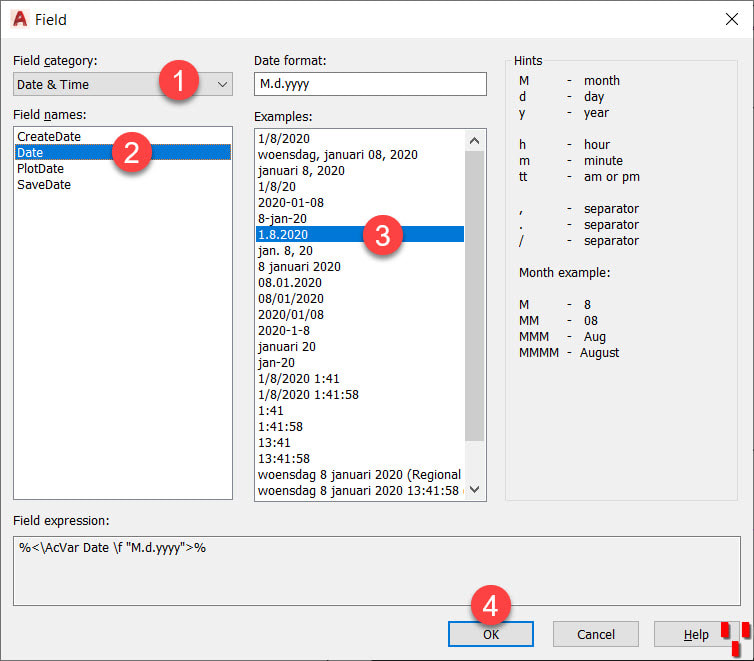

Opstarten van het commando FIELD
- op de commandoregel, FIELD<enter>
- via Rechter Muis Klik in een tekstveld of attribute veld.
- via CTRL+F in een tekstveld
Het bijwerken van de velden is afhankelijk van de systeemvariabele FIELDUPDATE deze kan het best ingesteld worden via het commando, OPTIONS<enter>
Systeemvariabele: FIELDEVAL
Wil je geautomatiseerd de waarde voor de gebruiker instellen pas dan bijvoorbeeld de acaddoc.lsp aan met de instructie (setvar “FIELDEVAL” 31)
(open 1 + save 2 + plot 4 + e-transmit 8 + regen 16 = totaal 31)
