Automatisch Filename in stempel
Hoe kun je automatisch de bestandsnaam of bijvoorbeeld de plotdatum in de onderhoek (stempel) van een tekening opnemen? Deze vraag komt regelmatig bij ons binnen. Hier volgt een korte uitleg met animatie.
Animatie plaatsen filename in onderhoek.
Stappenplan
Hoewel er meer oplossingen zijn voor dit vraagstuk, tonen we hier een eenvoudige methode om altijd de actuele bestandsnaam automatisch weer te geven op tekening. Voer de volgende dik gedrukte stappen uit op de commando regel:
Command: TEXT<enter>
Current text style: “Standard” Text height: 2.5000 Annotative: No Justify: Left
Specify start point of text or [Justify/Style]: J<enter>
Enter an option [Left/Center/Right/Align/Middle/Fit/TL/TC/TR/ML/MC/MR/BL/BC/BR]: R<enter>
Specify right endpoint of text baseline:<klik punt aan in tekening>
Specify height <2.5000>:2.5<enter>
Specify rotation angle of text <0>:0<enter>
Enter text <Rechter Muis Klik> keuze <Insert Field…> of <CTRL><F>
nu verschijnt het volgende dialoogscherm:

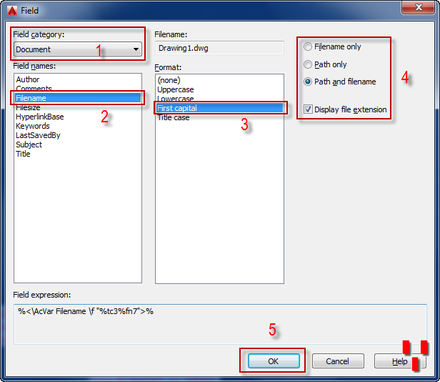

Field Dialoogscherm
Selecteer in de Field dialoog de volgende onderdelen:
- Document uit de Field Category lijst;
- Filename uit de Field names;
- First Capital uit de Format opties zodat de bestandsnaam altijd begint met een hoofdletter;
- Path and File extension om de complete bestandsnaam inclusief de locatie op te nemen;
- OK Sluit de dialoogbox.
Sluit af met 2 x <enter> zodat de tekst in de tekening verschijnt.
Door nu de tekening op te slaan zal altijd de juiste bestandsnaam worden weergegeven.
Tip
Nog mooier wordt het als deze tekst als een default attribute aan het kader of stempel hangt.
