Voorkom leesfouten

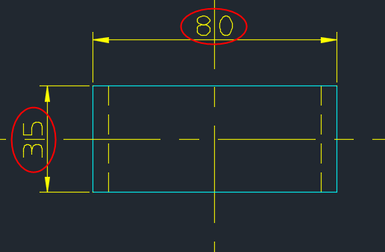

Een goede leesbaarheid van maatteksten is in de meeste gevallen van groot belang. Daarbij helpt het gebruik van de juiste lijndikte, teksthoogte en lettertype. Dat is allemaal goed in te stellen in de verschillende stylen en kan worden vastgelegd in een zogenaamde template drawing (*.dwt). Maar hoe los je de volgende situatie op? Een doorgaande stramien-,hart- of as-lijn waar een maatlijn doorheen loopt, zie afbeelding
Hoe los je dit op?
In dit voorbeeld kan de doorgaande lijn ervoor zorgen dat 35 wordt gelezen als 315 of de 80 als 810 worden aangezien. Een oplossing zou kunnen zijn dat je de doorgaande lijn gaat onderbreken met het TRIM of BREAK commando. Lees dan zeker verder en bespaar veel tijd en maak een definitief einde aan dit soort onduidelijkheden.
Oplossing
Het is mogelijk aan te geven dat standaard achter de maattekst een ondoorzichtig vlakje wordt geplaatst waardoor de aanwezige objecten worden afgedekt en de maattekst altijd vrij staat.
Deze instelling maakt deel uit van de Dimensionstyle. Hieronder volgt het stappen plan:

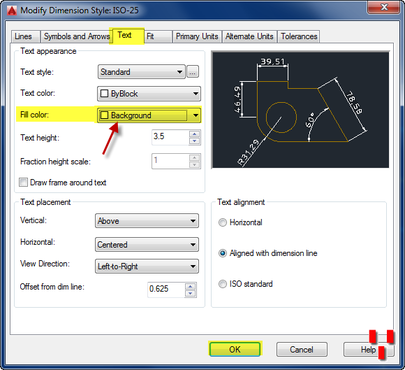

- Start de Dimension Style Manager met Command: DDIM<enter>
- Klik op Modify… in de Dimension Style Manager;
- Klik op Tab TEXT;
- Kies Background uit Fill color keuze lijst;
- Klik op OK knop;
- Klik op CLOSE knop.
Command: DDIM Modify… Tab Text

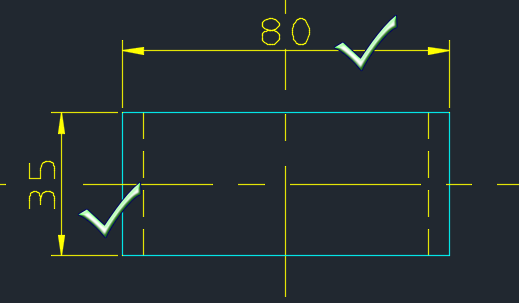

Resultaat
Alle aanwezige maatlijnen in deze aangepaste style (in dit voorbeeld ISO-25) zijn nu voorzien van de ondoorzichtig vlakje waardoor de maattekst vrij staat.
Doorgaande lijnen worden automatisch onderbroken.
Opmerking
Draworder
De tekenvolgorde heeft invloed op de werking. Als achteraf een doorgaande lijn over een aanwezige maatlijn wordt getekend zal deze niet onderbroken worden ter plaatsen van de maattekst. Hiervoor zal de draworder moeten worden aangepast. Selecteer de lijn, klik daarna met de rechter muis knop, kies Draworder en vervolgens Send to Back. Sluit af met ESC-toets.
