Hoe krijg ik dat weg?
Rechts in het tekenscherm staat standaard de zogenaamde ViewCube en de Navigationbar. Hoewel deze in sommige gevallen best handig kunnen zijn ervaren de meeste AutoCAD gebruikers deze “vage knoppen” nogal irritant. Een veel gehoorde vraag is dan ook “Hoe krijg ik dat weg?”
Viewcude

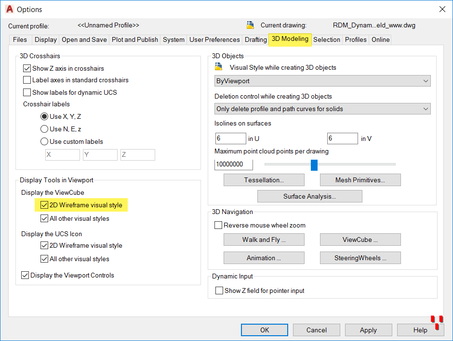

De ViewCube kun je uitzetten via het commando OPTIONS, op het tabblad 3D modeling. Door daar het vinkje weg te halen bij “2D Wireframe visual style” zal de ViewCube niet langer in de weg staan. Sluit af met OK en bekijk het resultaat.
NavigationBar
| Helaas is er geen optie (ik heb hem niet kunnen vinden) in het commando options. Wel kun je met het commando NAVBAR dit onderdeel aan of uit zetten. |
Alternatief
Het aan- en uitzetten van deze twee onderdelen kan ook via de Ribbontab View. Bij het onderdeel (paneel) Viewport Tools staan twee knoppen waarmee de zichtbaarheid van deze onderdelen geschakeld kan worden.
Tot slot de Workspace

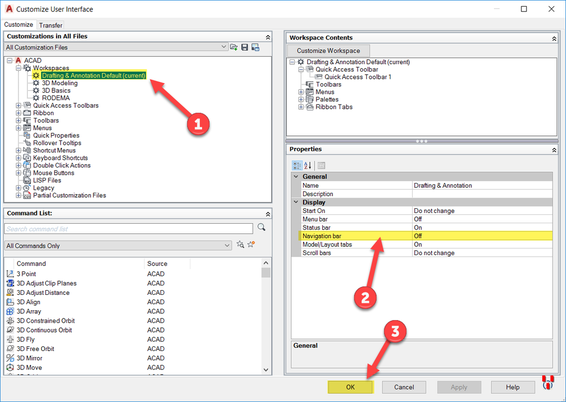

Het is goed te weten dat ook via de Workspace Settings kan worden aangegeven of dit onderdeel aan/uit staat. Via command CUI kom je in onderstaande dialoogscherm. Door bij Workspace de current (of gewenste) workspace te selecteren kan bij het rechter deel de optie navbar uit gezet worden.
