Iedere AutoCAD gebruiker kent en gebruikt het commando OFFSET voor het maken van een evenwijdige kopie van een lijn object. Je mag dan verwachten dat AutoDESK er voor zorgt dat dit commando onder alle omstandigheden goed werkt. Maar al heel lang staat op het wensen lijstje van veel CAD gebruikers een mogelijkheid één segment uit een polyline te offsetten in plaats van de hele polylijn. Daarom deze routine genaamd RDM_PolylineSegmentOffset.vlx waarmee je AutoCAD uitbreidt met het commando RDM_PSO.
Installatie en Werking
Nadat je de routine hebt gedownload en opgeslagen kun je deze in de tekening laden.

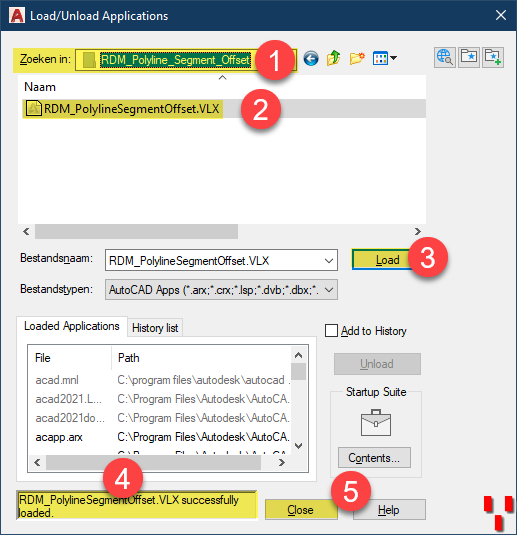

Gebruik daarvoor het Command: APPLOAD<enter>
- Zoek de map waarin je de routine hebt opgeslagen;
- Selecteer het RDM_PolylineSegmentOffset bestand;
- Klik op Load en ga akkoord met eventuele security meldingen;
- Controleer of de routine succesvol is geladen;
- Sluit af met klik op Close knop.
Nu beschik je over een extra commando, genaamd RDM_PSO. Daarna wijst het zich vanzelf.
Command: RDM_PSO<enter>
Polyline segment offset
Offset afstand <-1.0000>: 2.40<enter>
Selecteer polyline segment:<klik punt>
Zijde van de offset:<klik punt>
Selecteer polyline segment of <exit>:<enter of spatie>
Polyline Segment Offset – versie:1.0 – d.d.26.12.2020
Copyright 2020 RODEMA Engineering, www.rodema.nl
User: Internet download
* * * E i n d e r o u t i n e * * *
AutoCAD LT
Helaas is het (nog) niet mogelijk in AutoCAD LT AutoLISP routines te gebruiken. Daarom zal deze plugin niet werken met de Lite versie van AutoCAD.
Opmerking
Bij voldoende belangstelling kan de routine t.z.t. worden uitgebreid zodat het ook werkt op niet polylijn objecten. Nu moet de gebruiker nog beide OFFSET commando’s blijven gebruiken.
BricsCAD
Wil je deze tool gebruiken met BricsCAD neem dan contact met ons op.
Download
Ik wil graag geheel vrijblijvend de routine voor het offsetten van polyline segmenten in AutoCAD (let op werkt niet in AutoCAD LT) testen, mijn gegevens zijn:
Geen formulier, klik dan hier
Gratis
Zoals voor de meeste mensen onder ons betalen wij ook voor onze boodschappen.
Graag bieden wij de routine gratis aan ter evaluatie. Ben je enthousiast en wil je langer met de routine blijven werken dan vragen we om een kleine bijdrage.
