Animatie bijschrijven peilmaten
Oplossing voor het plaatsen van peilmaten in verticale doorsnede of aanzicht. Geschikt voor AutoCAD en LT door gebruik te maken van de DIESEL taal waarmee beperkte maar krachtige instructies kunnen worden gemaakt. De download is een ZIP bestand met daarin een dwg en xtp bestand.
Wil je weten hoe je zelf op basis van DIESEL handige en krachtige oplossingen kunt maken. Overweeg dan deel te nemen aan de workshop over dit onderwerp. Je zult verrast zijn over de mogelijkheden. Workschop Macro’s schrijven (ook in LT)
Lees verder hoe het werkt en download GRATIS deze macro….
|
Installatie stappen zijn als volgt.
Opmerkingen: Veel plezier en gemak, we hopen dat de macro naar tevredenheid werkt. Succes en graag tot ziens op een van onze cursussen of workshops!! |

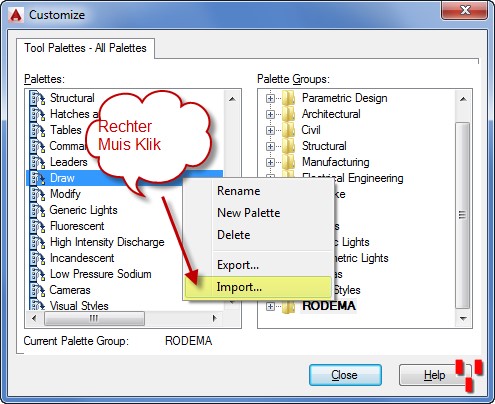

Importeren Peilmaat Toolpalette

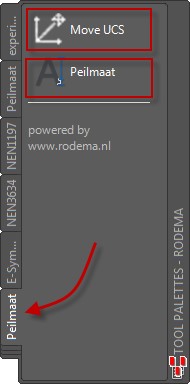

Toolpalette Peilmaat geladen en klaar voor gebruik.
Taakbalk Annotation scale voor wijzigen weergave schaal peilmaat symbool.
|
Download
Als je wilt kun je hieronder je e-mail adres doorgeven dan ontvang je binnen enkele minuten een e-mail met daarin een download link naar het bestand rdm_peilmaat_lt.zip.
Zie je geen formulier, klik hier
Ik heb bij Rodema de workshop ‘Macro’s schrijven’ gevolgd.
Zéér handige tool, wou nog een aanpassing doen aan de tekst en ben hiervoor ook nog snel op weg geholpen!
Bedankt voor de tool. Ik heb bovenstaande allemaal ingesteld. Ik krijg echter geen automatische hoogtemaat als ik de tool gebruikt.
Uit je reactie maak ik op de de peilmaten routine nog niet werkt.
Ik had hetzelfde probleem als Dirk. Ik heb de ATTDIA tip uitgevoerd en het werkt nu perfect!
Hartstikke handige tool om direct je hoogtemaatvoering aan te geven in Autocad. Bij vragen of onduidelijkheden word je direct op een professionele manier op weg geholpen. Wij zijn zeer tevreden!
Ik vermoed op basis van jouw informatie dat je het bestand met daarin de peilmaat.dwg (staat in zip file) niet in een zoek locatie van AutoCAD hebt gezet.
Hij werkt! Dank voor je antwoordt.
Ik heb de versie autocad lt 2018 mac en autocad lt 2020 mac en het lukt niet de peilmaat te installeren. Bij customize kan ik de tool palettes niet selecteren. Kunnen jullie mij een werkwijze voor autocad mac doorsturen? Alvast hartelijk dank!
Zelf hebben wij geen ervaring met AutoCAD for MAC. Ik denk dat het wel mogelijk is de macro op te nemen in jouw versie. Zie uitleg daarover op:
Beste Rodema Engeneering.
al een tijdje zijn wij op zoek aar een block voor peilmaten in autocad.
een oud collega heeft er ooit 1 aangemaakt.
echter moet hier zelf de peilmaat en teks worden ingevoerd.
jullie tool ziet er er handig uit.
is het mogelijk deze van jullie te ontvangen.
graag hoor ik van jullie.
met vriendelijke groet
Bart van Hoof
Alverre techniglas
Dag Bart, als het goed is heb je de download inmiddels per e-mail ontvangen.
Beste Rodema Engeneering,
Zeer handige tool en werkt perfect bedankt hiervoor.
Alleen op één of ander is de gehele peilmaat niet zichtbaar in “paperspace”. wel als ik deze wil printen in “model”. Hebben jullie hier toevallig ook een verklaring voor? Alvast bedankt. Gr. Dennis
Dag Dennis, mooi dat de routine goed werkt. Voor wat betreft de zichtbaarheid van de peilmaat in de Layout heb ik een video uitleg gemaakt, zie http://somup.com/cq6UXJff9a
Beste Rodema Engineering,
Ik heb ooit zelf een dynamisch block, om de peilmaten automatisch in te laten vullen, proberen te maken maar dat werd geen succes. Graag zou ik dit dynamische block dan ook van jullie ontvangen zodat ik deze vanaf nu toe kan gaan passen i.p.v. alles steeds handmatig te doen, met kans op fouten.
In afwachting van uw reactie.
Met vriendelijke groet,
Jimmy Schoemaker
Dank voor je belangstelling, inmiddels heb je een e-mail gekregen met daarin de gevraagde informatie. Veel succes!
Beste,
Ik vroeg me af of dit nog werkt. Ik kan namelijk wel de maten plaatsen, maar zie niet dat de maten vanaf peil zijn genomen en er staan geen afmetingen bij. Waarschijnlijk doe ik wat fout…
Dag Thijs, de functionaliteit werkt nog steeds. Maten worden t.o.v. het actieve UCS bijgeschreven. Stuur anders de dwg waarin je het test nog even door naar ons algemene mail adres.
Ik heb jullie gemaild erover!
Een fijn tool.
Nu verschijnen er 4 cijfers achter de komma. Kan ik ergens instellen dat er geen cijfers achter de komma komen? Dus op hele getallen afronden.
Na het verschuiven van het block in de tekening verandert de waarde niet mee, kan dit kloppen? Of moet ik het op een manier ‘updaten’? Groeten Edward
Het aantal cijfers achter de komma kun je in AutoCAD instellen via het commando UNITS. Deze macro maakt gebruik van een statische waarde en zal dus bij verplaatsen niet veranderen. Je zou dan naar een oplossing op basis van een FIELD toe moeten, dat is helaas niet mogelijk met DIESEL waar deze oplossing op gebaseerd is.
