Zachte Isolatie tekenen

Het tekenen van zachte isolatie kan in AutoCAD nog best lastig zijn. In dit artikel lees je de mogelijkheden hoe je dat zou kunnen doen. Inclusief gratis download.

In AutoCAD kunnen gebruik maken van verschillende technieken om een isolatie arcering te tekenen. In dit artikel aandacht voor:

  1. het gebruik van een arceerpatroon via het commando HATCH;
  2. het gebruik van een speciaal lijntype;
  3. het gebruik van van een dynamisch block;
  4. het inzetten van AutoLISP/VisualLISP  (werk niet in LT).

1 Command: Hatch

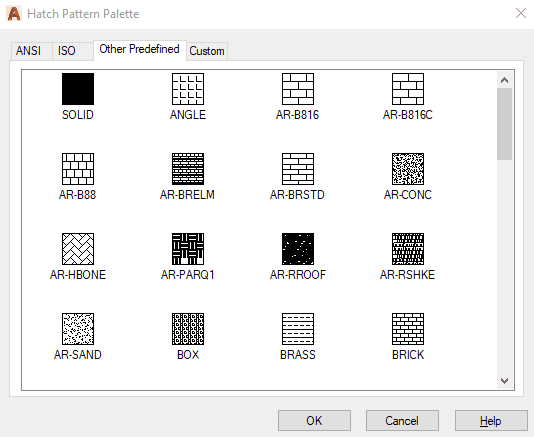

Wil je in een doorsnede de isolatie aangeven met een arceerpatroon dan heb je de keuze uit de standaard meegeleverde patronen (pattern) die je kunt terugvinden in het commando HATCH. Daar zit niet direct iets bruikbaars tussen voor deze situatie. Het enige patroon dat iets met isolatie te maken heeft is INSUL, maar dat komt niet in de buurt van wat we hier voor zouden willen gebruiken. Ik kom nog wel eens tekeningen tegen waar het het patroon NET ingezet wordt om een isolatie aan te geven.

USER DEFINED PATTERN

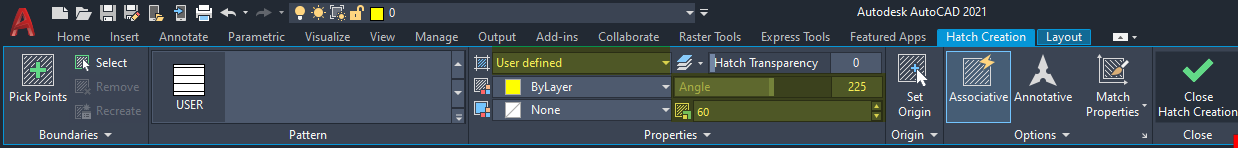

Als het met een standaard patroon niet lukt heb je nog de mogelijkheid gebruik te maken van een eigen definitie op basis van een bepaalde hart op hart afstand en hellingshoek. Door voor de h.o.h afstand de laagdikte van de isolatie in te stellen en voor de richting uit te gaan van 60 en -60 graden. Kun je het vlak voorzien van een zigzag arcering. Deze manier van aanduiden is een vrij gebruikelijke weergave voor isolatie materiaal. Zie ook het artikel

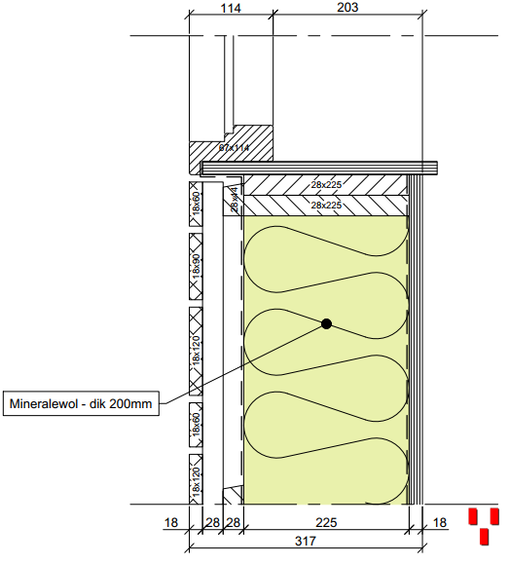

Foto

Custom
Het is mogelijk een eigen patroon te definiëren het het schrijven van een eigen patroon en deze op te slaan als .pat bestand. Echter dat is geen eenvoudige zaak.


2 Command (P)LINE

Een andere interessante en snelle oplossing is het gebruik van een zogenaamd complex lijntype. AutoCAD kent het linetype BATTING en dit komt redelijk in de buurt van wat we zouden willen zien.

Het beste maak je een aparte laag aan en koppel je aan de laag het linetype “BATTING”

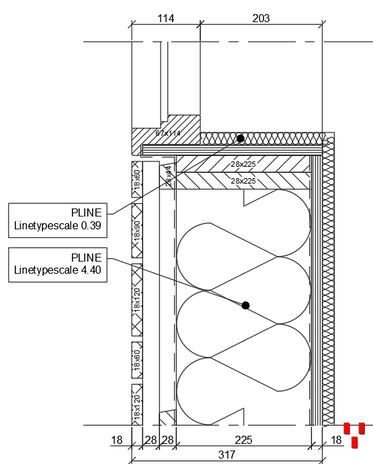

Nu kun je op deze laag een line of polyline tekenen op het hart van de isolatie. Als het goed is zie je dan al een patroon verschijnen. De fijnheid van het patroon is van een aantal factoren afhankelijk. Zoals de current overall linetype scale van de tekening, de current annotative object scale, de current object scale en nog enkele andere systemvariabelen. In dit voorbeeld gaan we uit van de instellingen zoals deze in de standaard AutoCAD template acadiso.dwt staan.

PROPERTIES (CTRL+1)

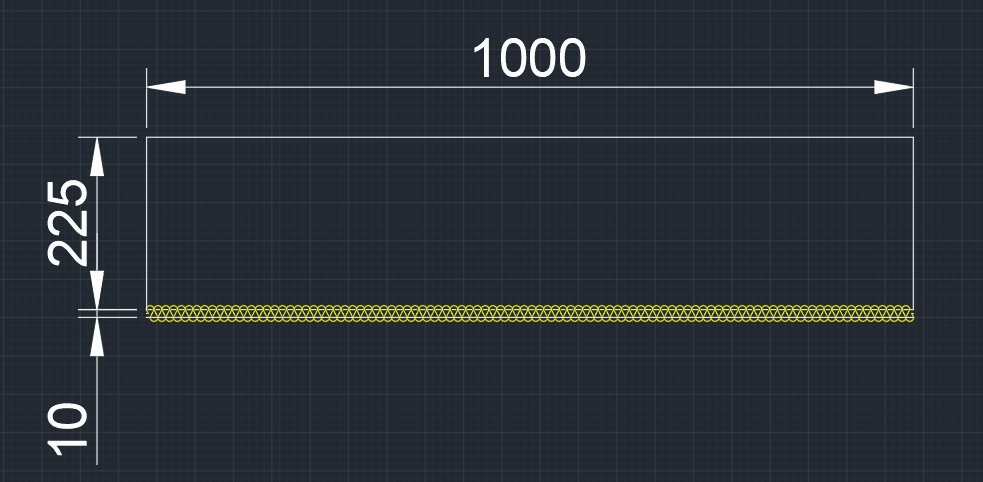

Door in het properties palette de Linetypescale van de betreffende isolatie in te stellen zal het patroon de juiste hoogte hebben gelijk aan de isolatie dikte.
Deze schaal kun je berekenen door de laagdikte te vermenigvuldigen met 0,049.

Linetypescale = Isolatiedikte * 0,049

NADEEL
Deze techniek op basis van een linetype werkt uitstekend maar bedenk dat het een uitdaging kan zijn wanneer je met meerdere schalen in 1 model werkt en dat de modelweergave niet persé gelijk is aan de weergave in een viewport.

3 Command: (Classic)Insert

Wat mij betreft is de meest praktisch oplossing voor het tekenen van een zachte isolatie het gebruik  van een Dynamisch Block. In onderstaande video leg ik uit hoe dat werkt.

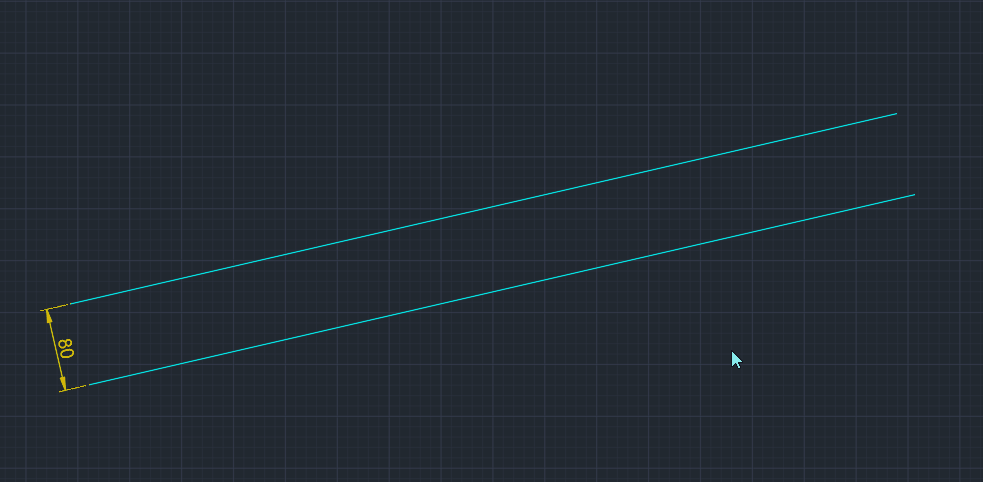

Wil je deze techniek gebruiken dan heb je dus een Dynamisch Block nodig welke je met het commando INSERT of tegenwoordig CLASSICINSERT in de tekening plaatst. Let daarbij op dat je voor de Scale de isolatie dikte gebruikt. Zoals in onderstaande animatie is te zien.

GRATIS DOWNLOAD
Wil je het Dynamisch Block uit de video ontvangen vraag deze dan aan via onze Linkedin pagina.

MEER WETEN?
Wil je meer weten over het maken en gebruiken van slimme Dynamic blocks binnen AutoCAD of AutoCAD LT weet dan dat wij daar geregeld een workshop over houden. En dat deze techniek standaard in onze AutoCAD cursussen aan de orde komt.

4 AutoLISP/VisualLISP

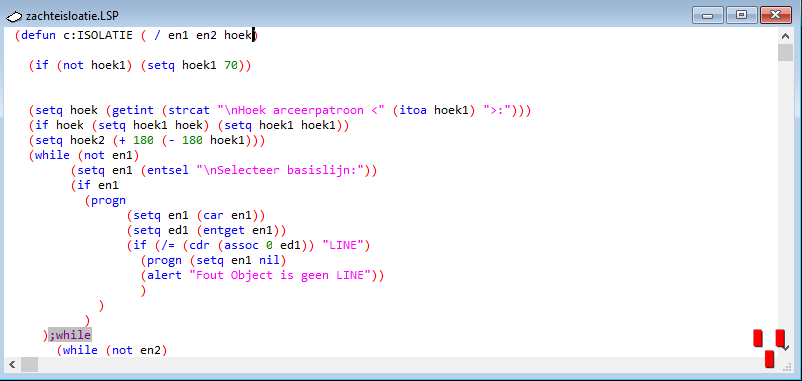

Tot slot noemen we nog de mogelijkheid een aparte commando te schrijven voor het tekenen van een isolatiearcering. In dit onderstaande voorbeeld een oplossing voor het tekenen van een isolatie patroon zoals je dit wellicht toepast bij afschotdakplaten. Nadeel van LISP routine is dat het niet inzetbaar is in AutoCAD LT. Voordeel van LISP is de mogelijke een optimale oplossing te programmeren, tegen geringe kosten. Enige beperking is de kennis en vaardigheden van de programmeur.

Zelf leren programmeren doe dan mee met onze cursus Programmeren in AutoCAD. Neem gerust contact op voor meer informatie.

Gerelateerde tips

5 reacties

  1. Hallo Robert,
    In paragraaf 2 Command (P)LINE, schrijf je op een gegeven moment “Linetypescale = Isolatiedikte * 0,049”.
    Dit geldt toch als je in centimeters tekent?
    In millimeters is de vermenigvuldiging 0,0049!
    Groet

    1. Dag Peter,
      Voor bouwkundig tekenwerk wordt altijd uitgegaan van werken in millimeters. Wat meer van belang is is welk linetype (*.lin) bestand je gebruikt. acad.lin of acadiso.lin.
      Hierin zit een factor verschil van 25.4 x

    1. De getoonde lisproutine is een voorbeeld uit onze cursus Programmeren in AutoCAD en (nog) niet beschikbar als losse download.
