vernieuwde versie 1.3 geschikt voor AutoCAD en AutoCAD LT

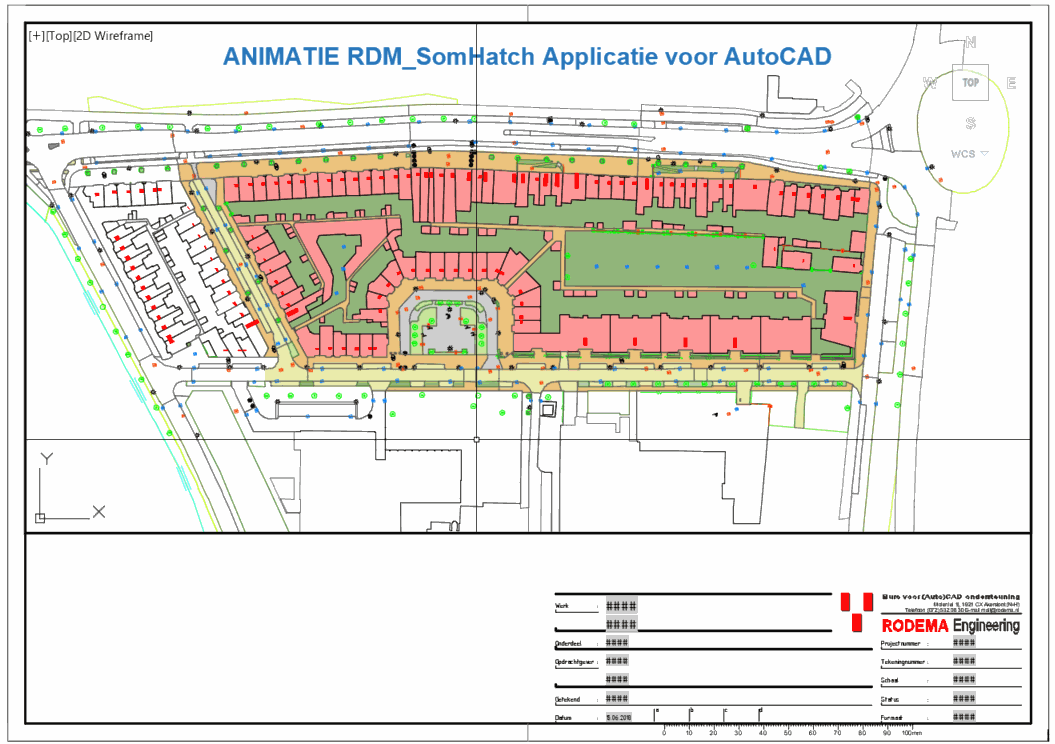

Met de AutoCAD applicatie RDM-SOMHATCH is een tabel met alle m2 hoeveelheden snel gemaakt.
Bijzonder is dat de applicatie ook rekening houdt met eventuele arceringen die geen AREA-Property hebben. Voor veel AutoCAD gebruikers een ergernis bij het uittrekken van vierkante meters.
Herken je dit lees dan zeker hieronder verder….
Praktijk voorbeeld
In onderstaande situatie zijn alle Solid Hatch objecten op de NLCS-laag “B-WE-VH-VERHARDING_BETONSTRAATSTEEN-V” met Select Similar geselecteerd. Via het Properties Palette (CTRL+1) laat AutoCAD zien dat er 43 Hatches geselecteerd zijn met *varies* oppervlakken. In het gunstige geval geeft AutoCAD ook het Cumulative Area van de geselecteerde arceringen. In dit voorbeeld 2486.81 m2.
Command:PROPERTIES<enter>
|
|
Toch komt het vaak voor dat het Cumulatieve Oppervlak niet bepaald kan worden. En properties niets laat zien.
Hoe komt dat?
Doordat in 1 of meer van de geselecteerde hatches een fout zit in de grens (boundary) van de arcering kan voor dat vlak geen area bepaald worden. Meestal gaat het om een kruisende boundary. In dit voorbeeld kruist de boog de horizontale ondergrens.
Repareren
Zorg dat de begrenzing zich zelf niet langer kruist. Of arceer het vlak opnieuw door gebruik te maken van Pick Points in plaats van Select.
De uitdaging?
De uitdaging voor de gebruiker is nu het vinden van de arceer vlakken waarvan AutoCAD geen oppervlak kan bepalen. Standaard heeft AutoCAD daar geen mogelijkheden voor.
RDM_SomHatch applicatie
Met de AutoCAD applicatie RDM-SomHatch wordt de gebruiker geholpen de Hatch zonder oppervlak te vinden. De applicatie zet de hatch op een aparte laag zodat de gebruiker deze vlakken opnieuw kan arceren of de boundary kan verbeteren.
Nadat de routine in AutoCAD is geladen (bijvoorbeeld via commando APPLOAD) kan net commando RDM_SOMHATCH gestart worden vanaf de commando regel. Daarna vraagt de applicatie de objecten te selecteren. Sluit af met een ENTER waarna binnen enkele seconden een tabel met de m2 hoeveelheden in het midden van het scherm verschijnt.
Wanneer 1 of meer arceringen geen oppervlak hebben wordt dit in de tabel vermeld en zijn de objecten naar een andere laag verplaatst.
Nadat de “foute” arceringen zijn verbeterd kan rdm_SomHatch opnieuw worden uitgevoerd. Met als resultaat onderstaande tabel.
Goed om te weten
De rdm_SomHatch routine maakt gebruik van de UNITS om te bepalen of de tekening gemaakt is in mm of in meters.
Voor het bepalen van de teksthoogte in de tabel kijkt de routine naar de ingestelde Annotatie schaal. Variabele CANNOSCALEVAlUE
Download
Een evaluatieversie is voor iedereen gratis te downloaden. Via de Registreer en Download knop hieronder ontvang je een e-mail met download link.
Jouw e-mail adres wordt uitsluitend door ons gebruikt om jouw op de hoogte te houden en niet aan derden verstrekt.
Mocht je vragen hebben over de gepubliceerde downloads – of over CAD in het algemeen – bel of mail dan even!
Geen formulier, klik dan hier
