Coordinaat bijschrijven (ook in LT)

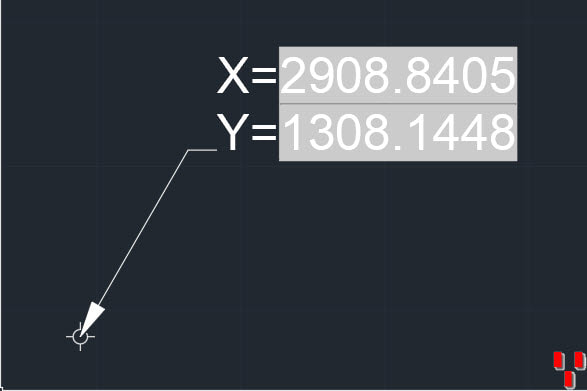

Het bijschrijven van coördinaten (X,Y) in de tekening kan zeker in AutoCAD LT nog wel een uitdaging worden. Vaak hoor ik terug dat mensen dat doen door middel van knippen (^C) en plakken (^V). Dat kan in dat geval een stuk beter, door gebruik te maken van een dynamischblock. In dit artikel lees je hoe je dit zelf kunt maken en hieronder kun je bovenstaande voorbeeld gratis downloaden.

Hoe werkt het

Vraag hieronder een gratis download aan. Je ontvangt dan de bestand met de naam RDM_DYN_XY_LABEL.DWG. Dit bestand sla je op op een voor jou handige locatie. Bijvoorbeeld in de map “C:\RODEMA\” Nu kun je in AutoCAD de tekening openen waarin je coördinaten wilt bijschrijven. In die tekening type je op de commando regel INSERT<ENTER> en als je met AutoCAD versie 2020 werkt CLASSICINSERT<enter>
​

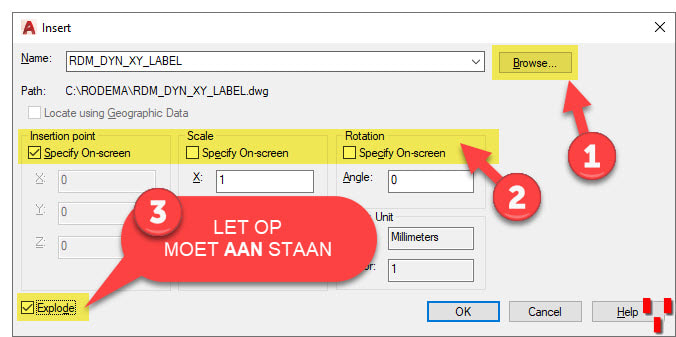

Via de knop browse… (1) ga je opzoek naar het bestand RDM_DYN_XY_LABEL.DWG en klik je op OPEN. Daarna controleer je (2) of de vinkjes voor Insertoinpoint, Scale en Rotaion goed staan.Tot slot zorg dat dit block geëxplodeerd wordt geplaatst door het vinkje Explode aan te zetten. Anders wordt niet de juiste X en Y bijgeschreven. Wanneer je nu op OK-knop klikt wordt het symbool geplaatst op het aangeklikte punt. Het kan zijn dat niet direct de juiste XY verschijnen gebruik dan het commando REGEN om dit bij te werken.

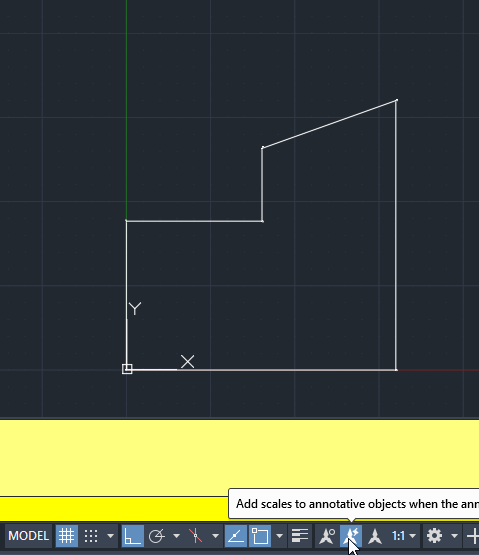

Het kan zijn dat het block veel te klein of veel te groot in de tekening verschijnt. Controleer dan of de juiste annotatieve schaal aan het symbool hangt en op de status regel is ingesteld.
​

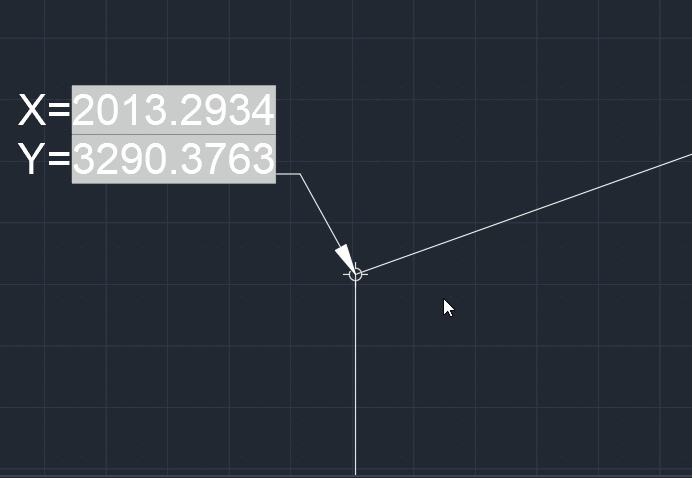

De aanwijspijl (leader) kan met grips aangepast worden.
