Lagen samenvoegen
Lagen samenvoegen in Layer Manager
Is het mogelijk lagen samen te voegen?
Bijvoorbeeld bij het gebruik van GBKN (Grootscahlige BasisKaart Nederland) ondergronden kan de wens bestaan de hoeveelheid lagen terug te brengen.
Oplossing in AutoCAD:
Via de Layertranslator, onderdeel van CAD Standards, is het mogelijk om lagen te hernoemen, aan te passen en samen te voegen. Door deze Layer Translation Mappings op te slaan in een *.dws bestand kan dezelfde omzetting snel herhaald worden in andere tekeningen met een vergelijkbare laagopbouw.
De layertranslator staat in de Ribbon Tab Manage onder het CAD Standards panel.
Voor de Classic gebruikers onder ons is de layertranslator te vinden onder pulldownmenu Tools->CAD Standards->Layer Translator…
Via de commandoregel wordt het:
Command:Laytrans<enter>
Sinds AutoCAD 2014 is het ook mogelijk direct in de Layerpropertiemanager lagen samen te voegen. Hierdoor is het ook voor LT gebruikers mogelijk geworden lagen samen te voegen.
Met name tekeningen waarin blocks voorkomen die niet zijn aangemaakt op laag 0, kan deze manier van opschonen veel tijd besparen.

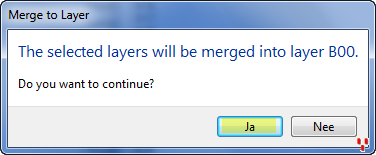

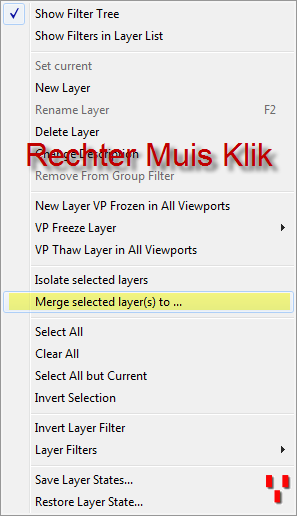

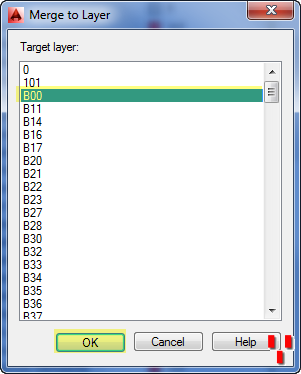

De afbeeldingen hieronder laten stap voor stap zien hoe dat werkt.
Stappenplan Layer merge (samenvoegen)
